3.1 Herausforderungen und grundsätzliche Vorgehensweise

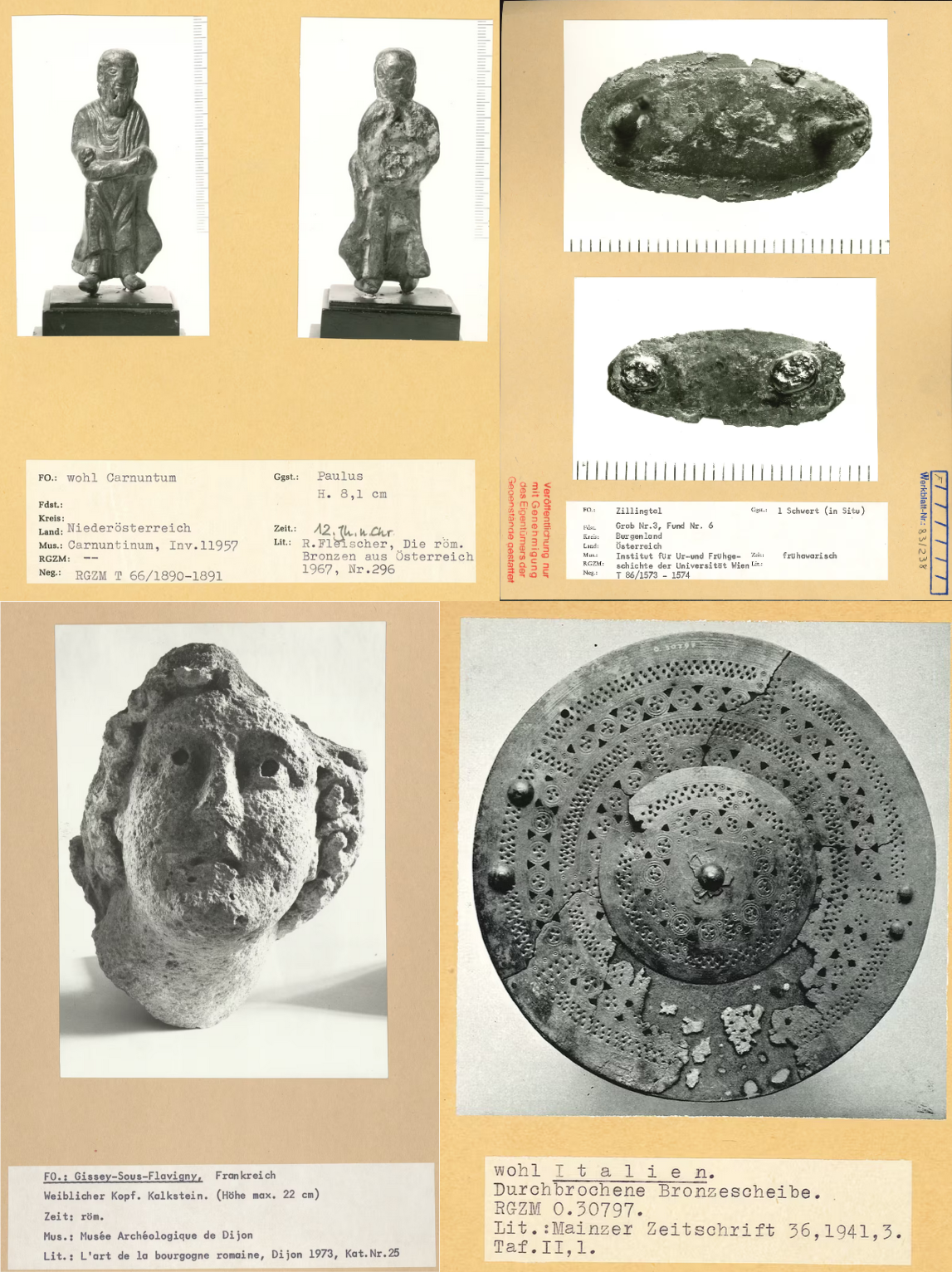

[15]Zur multimodalen Erschließung der Bildkarten (vgl. Abb. 1) sind folgende Herausforderungen zu lösen:

• Erkennung des Kartentyps / Layouttyp der Karte
• Segmentierung: Trennung von Text– und Bildregionen
• Erkennung des Layouts der Textregionen und der Bedeutung der Felder
• Transkription der gedruckten und handschriftlichen Texte mit OCR– und HTR-Modellen
• Zuordnung der extrahierten Texte zu sinnvollen Datenbankfeldern
• Optional: Durchführung automatischer Korrekturen mit Hintergrundwissen

[16]Dabei sollen aus den Texten der Bildkarten die oben genannten zehn Kategorien extrahiert werden, die im Allgemeinen nur teilweise angegeben und bei den schematischen Bildkarten explizit, bei den teil-schematischen teils explizit und teils implizit und bei den nicht-schematischen nur implizit enthalten sind.

[17]Für die Extraktion der strukturierten Informationen wurden zwei Lösungsansätze getestet. Der erste Ansatz basiert auf einer OCR-Pipeline bestehend aus Vorverarbeitung, Textdetektion, Texterkennung und anschließender Einordnung der erkannten Texte gemäß dem zu erkennenden Schema. Der zweite Ansatz benutzt GPT-4o als Ende-zu-Ende-Lösung für die Aufgabe.

[18]Für beide Lösungsansätze wurde eine automatisierte Vorverarbeitungs– und Nachbearbeitungskomponente hinzugefügt, wobei letztere Hintergrundwissen nutzt: Zum einen wird während der Transkription eine Datenbank mit Inhalten aus der Extraktion aufgebaut, da die Namen vieler Fundorte, Museen, Gegenstands– und Zeitangaben in verschiedenen Bildkarten vorkommen und auch die Registrierungsnummern eine reguläre Struktur haben. Zum anderen adressiert sie typische Fehler, wie beispielsweise längere Texte, die in frei verfügbaren Platz geschrieben werden, was syntaktisch (vom Layout) zu Fehlzuordnungen führt, aber meistens semantisch (durch den Inhalt der Texte) korrigiert werden kann.

3.2 Vorverarbeitung der Eingabedaten

[19]Die Ausgangsdaten für die Digitalisierung sind Scans der Bildkarten, welche als Bilddateien vorliegen. Die Scans können stellenweise noch schwarze Ränder enthalten, wenn diese nicht automatisch während des Scannens entfernt wurden. Da zudem die Bildkarten aus unserem Datensatz sowohl im Hoch– als auch Querformat vorliegen können (je nach Größe und Seitenverhältnis der enthaltenen Fotografien) und bei der Digitalisierung nicht strikt auf die korrekte Ausrichtung geachtet wurde, ist der erste Schritt, die Bildkarten korrekt zuzuschneiden und die Orientierung zu vereinheitlichen. Die Erkennung der Ränder wurde durch einen Algorithmus gelöst, welcher dunkle Bereiche am Rand abtrennt, aber robust gegenüber Rauschen ist. Für die Korrektur der Orientierung wurde die unten beschriebene OCR-Pipeline verwendet. Da die verwendeten Modelle ausschließlich bei korrekt orientierten Textzeilen funktionieren, wurde die Anzahl an gefundenen Kategorie-Wörtern bzw. die Länge der erkannten Texte (falls keine Kategorie-Wörter gefunden wurden) als Heuristik für die korrekte Orientierung herangezogen.

3.3 Klassische Erkennungs-Pipeline

[20]Die klassische Erkennungs-Pipeline basiert u. a. auf Vorarbeiten der Verfasser‍[3] und wurde anschließend noch optimiert. Im ersten Schritt werden hierbei einzelne Textzeilen mittels DBNet erkannt, wobei wir für unsere Experimente die vortrainierten DBNet-Modelle von Haofu Liao et al. verwenden.‍[4] Aus der Ausgabe von DBNet werden mithilfe der Implementierung aus DocTR‍[5] für einzelne Wörter achsenorientierte Rechtecke extrahiert. Nahe nebeneinander liegende Bounding-Boxen einzelner erkannter Wörter, welche zudem auf ähnlicher Höhe liegen, werden dabei zu einzelnen Textzeilen kombiniert, wobei darauf geachtet wurde, dass die beiden Spalten (s. Abb. 1, oben) nicht verbunden werden. Die zusammengesetzten Zeilen werden im Anschluss mittels eines Deep Recurrent Neural Networks für die OCR transkribiert. Die verwendete Netzwerkarchitektur ist dabei stark angelehnt an das CRNN‍[6] mit einzelnen Parameteranpassungen.

[21]Im letzten Schritt werden aus den erkannten Textzeilen die Kategorien mit ihren Einträgen extrahiert. Um dies zu erreichen, werden zuerst Textzeilen identifiziert, die die vordefinierten Kategorien des Schemas enthalten. Die übrigen Textzeilen werden anschließend der horizontal bzw. vertikal nächsten Kategoriezeile hinzugefügt. Schließlich werden die erkannten Einträge auf Basis einfacher Regeln nachgebessert, um bei ungenauer Positionierung der Einträge die Erkennungsgenauigkeit zu verbessern.‍[7] Dieses Verfahren benötigt Kategorie-Wörter und eignet sich daher nur für schematische Bildkarten.

3.4 Ende-zu-Ende-Extraktion mittels multimodaler Large Language Models

[22]Im Gegensatz zu einer wie oben beschriebenen, aus einzelnen Erkennungsschritten aufgebauten Verarbeitungspipeline stehen Ende-zu-Ende-Modelle, welche die geforderte Extraktion in einem Schritt übernehmen können. Beispielsweise zeigt Gewook Kim (2022) einen Ende-zu-Ende-Ansatz für die Extraktion von Schlüsselinformationen aus Kassenbelegen auf einem frei verfügbaren Standard-Datensatz.‍[8] Diese Ansätze erfordern jedoch eine große Menge an passendem Trainingsmaterial. Da die von uns untersuchten Dokumente in Deutsch verfasst sind und ungewöhnliche Schriftarten (Schreibmaschine) enthalten, sind solche Lösungen nur bedingt auf unsere Daten anwendbar, zumindest solange nicht größere Mengen an annotierten Daten für ein Nachtraining der Modelle verfügbar sind.

[23]Als mögliche Lösung zeichneten sich insbesondere multimodale Large Language Modelle für das Lösen vieler bis dahin nur mit Spezialalgorithmen anzugehender Probleme aus. Aus unseren Experimenten ging hervor, dass insbesondere GPT-4o‍[9] für die Erkennung von strukturierten Informationen in Dokumenten gute Ergebnisse erzielen kann. Die Eingabe besteht aus dem vorverarbeiteten Bild sowie einem Prompt (s. Abb. 3). Dieser beschreibt im Detail die erwarteten Kategorie-Wörter und definiert die Aufgabe, ausschließlich Texte (Einträge) aus dem Dokument wiederzugeben und diese den korrekten Kategorie-Wörtern zuzuordnen. Im Gegensatz zum ›klassischen Verfahren‹ besteht die Ausgabe von GPT-4o nur aus Text. In der Ausgabe sind folglich keine Metainformationen zur Position der Textelemente enthalten, jedoch ordnet das Modell gemäß dem Prompt die erkannten Einträge automatisch den entsprechenden Kategorien zu.

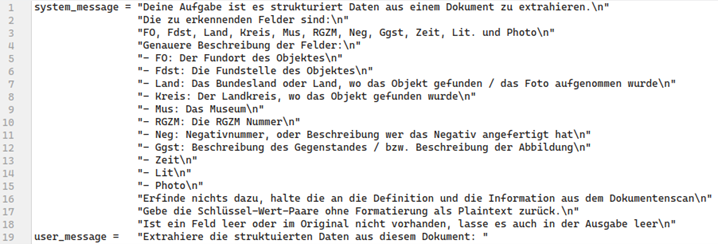

Abb. 3: Verwendeter Prompt für GPT-4o.

[24]Die Zuordnung der Einträge zu den Kategorien in der Ausgabe des LLMs ist hierbei für den Menschen intuitiv einsehbar, für die Weiterverarbeitung in einer Datenbank müssen diese entsprechenden Kategorie-Wort-Text-Paare jedoch systematisch extrahiert werden (z. B. als strukturierte JSON -Objekte). Zu diesem Zweck verwendeten wir nicht das LLM, da dies in Experimenten zu leichten Qualitätseinbußen führte. Stattdessen wurden für jedes Kategorie-Wort mehrere reguläre Grammatiken definiert, die auf die Ausgabe von GPT-4o angewandt werden. Diese Grammatiken berücksichtigen verschiedene Schreibweisen der Kategorie-Wörter, sowohl in ausgeschriebener als auch in abgekürzter Form, sowie Platzhalter für potenzielle Sonder– und Trennzeichen. Darüber hinaus enthalten sie Mechanismen zur Identifikation und Extraktion des relevanten Wertes für jedes Kategorie-Wort. Die regulären Ausdrücke werden dabei für jedes Kategorie-Wort in einer vordefinierten Reihenfolge entsprechend der Schemavorgabe und dem Prompt auf die Ausgabe angewandt. Überflüssige Texte (wie beispielsweise ein Antwortsatz) werden dabei automatisch ignoriert, da diese nicht von den definierten Grammatiken abgedeckt werden.

3.5 Wissensbasierte Nachbearbeitung

[25]Es hat sich herausgestellt, dass die automatischen Algorithmen einige typische Fehler machen, die durch eine Nachbearbeitung teilweise korrigiert werden können. Das gilt sowohl für die Extraktions-Pipeline als auch für die LLMs. Wie bereits erwähnt, wurden längere Texte zu einer Kategorie häufig in freie Felder der darunterliegenden Kategorie weitergeschrieben, was zu Fehlern bei der Zuordnung führt. Um dies zu erkennen, wurden zwei erweiterte Regeln verwendet, um die Genauigkeit bei den Negativ– und RGZM-Inventar-Nummer zu verbessern. Da diese eine exakt vorgegebene Struktur haben, werden reguläre Ausdrücke verwendet, um festzustellen, ob diese Nummern den entsprechenden Kategorien korrekt zugeordnet werden. Wurden die Nummern in anderen Kategorien erkannt, so werden diese verschoben. Insbesondere wird so auch Text, welcher nicht als gültige RGZM-Inventar-‍Nummer identifiziert werden konnte, zu dem darüberliegenden Eintrag ›Museum‹ verschoben.

[26]Eine zweite Nachbearbeitungstechnik besteht wie oben erwähnt im Aufbau einer Datenbank für die Namen von Lokalisationen (Fundort, Fundstelle, Kreis, Land), Museen, Gegenstands– und Zeitangaben. Für jede Bildkarte, die manuell nachkorrigiert wurde (s. nächster Abschnitt), wird die Datenbank um die entsprechenden Namen erweitert, wobei die Zuordnung des Namens zur Kategorie und auch die Häufigkeit des Vorkommens gespeichert wird. Wenn bei einer neuen Bildkarte ein unbekannter Name vorkommt, der sehr ähnlich zu einem Namen in der Datenbank ist (gemessen durch die Levensthein-Distanz , die die Anzahl von notwendigen Buchstabenkorrekturen zählt), wird diese automatisch ersetzt. Das kann zu veränderten Ersetzungen führen,‍[10] und verbessert im Durchschnitt die Erkennung. Zusätzlich können im Editor zur manuellen Nachkorrektur alle unbekannten Namen hervorgehoben werden, um die manuelle Nachkorrektur zu unterstützen.

[27]Teilweise ist bei der Kategorie ›Museum‹ neben dem Namen des Museums auch die Inventarnummer des Objektes dieses Museums angegeben. Dadurch können die Museumsnamen in der Datenbank nicht wiedererkannt werden. Hier wäre noch eine weitere Nachbearbeitung nützlich, die beim Inhalt der Kategorie ›Museum‹ den Eintrag in den Namen und eine optionale Inventarnummer zerlegt; diese ist aber noch nicht implementiert.

3.6 Editor zur manuelle Nachkorrektur

[28]Beide Ansätze erzeugen eine strukturierte Ausgabe im JSON -Format als Ergebnis. Dieses kann im Anschluss mit einem von den Autoren speziell für strukturierte Informationen entwickelten Korrekturtool verbessert werden, bei dem man die Kategorien, die erkannt werden sollen, mittels eines Schemas flexibel konfigurieren kann. Das Tool ist als Webanwendung konzipiert, ist aber auch vollständig als Desktop-Applikation lauffähig (Abb. 4). Die Anwendung stellt jede Bildkarte einzeln links im Original dar und auf der rechten Seite im Formular werden die extrahierten Einträge gemäß dem definierten Schema angezeigt. Diese können dann manuell auf Konsistenz geprüft und ggf. angepasst bzw. gelöscht werden und fehlende Einträge hinzugefügt.

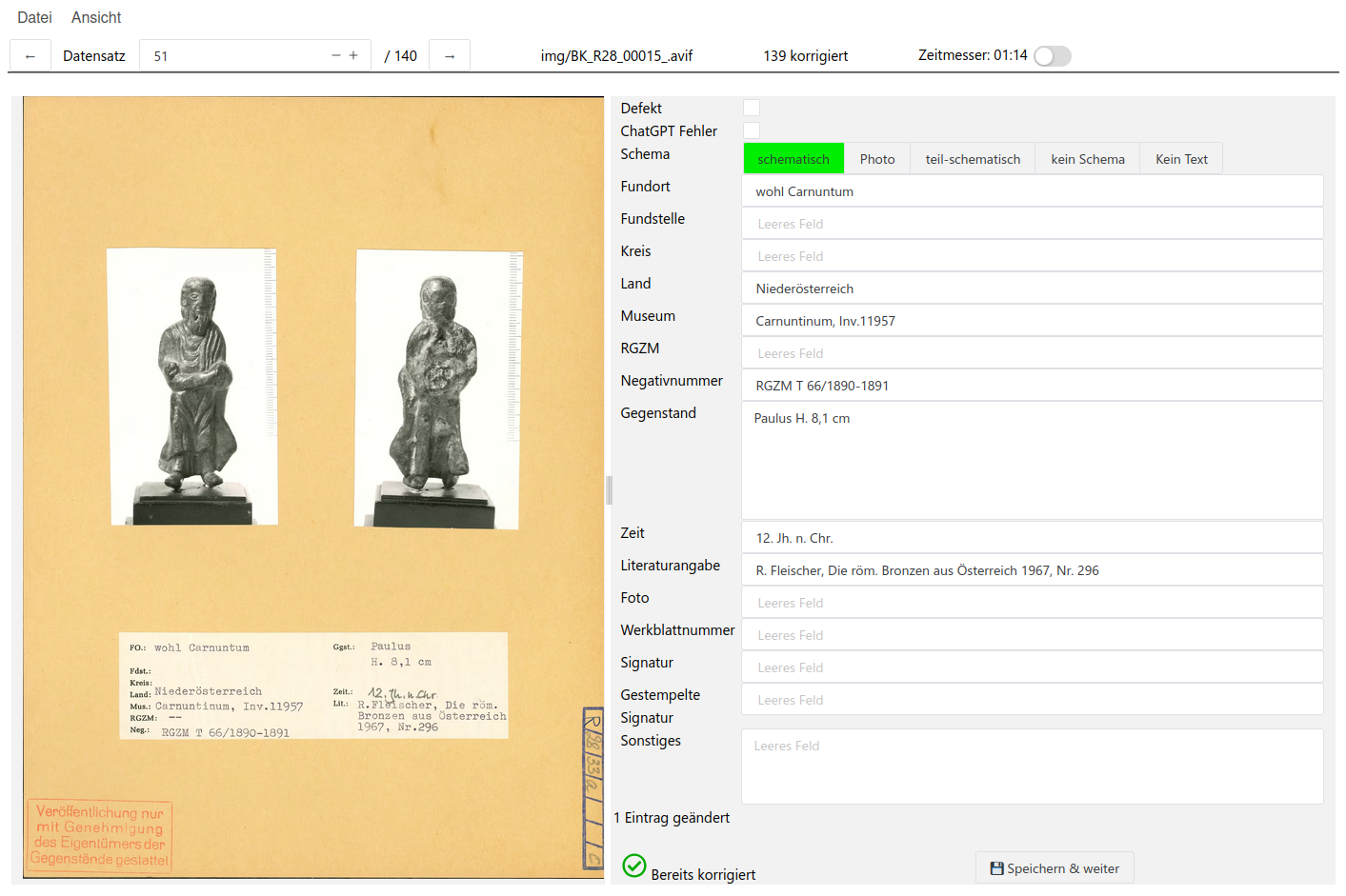

Abb. 4: Korrekturtool für die automatisch generierte Transkription der Bildkarten. Links die originale Bildkarte, rechts das Ergebnis der Transkription. Die letzten vier Kategorien (Foto, Werkblattnummer, Signatur, Gestempelte Signatur) wurden in den Evaluationen in Tab. 1 bis 4 nicht genutzt. In diesem Beispiel musste eine Korrektur vorgenommen werden, da der Text «Fleischer« bei der Kategorie «Lit:« wegen der Überlappung nicht korrekt erkannt wurde. Der Zeitmesser oben rechts ermöglichte die Zeitnahme für die Dauer der händischen Korrekturen. [Fotos: Leibniz-Zentrum für Archäologie (LEIZA) / LEIZA-Archiv]

[29]Da das Verschieben von Texten (›Copy-und-Paste‹) sehr viel weniger Zeit erfordert als das Neuschreiben von Texten, wurde zusätzlich zum Transkriptionsergebnis mit schematischer Zuordnung noch ein zweites Transkriptionsergebnis des reinen Textes ohne Strukturierung angezeigt (mit einem anderen, sehr einfachen Prompt),‍[11] da bei der strukturierten Transkription manche Texte aus nicht nachvollziehbaren Gründen schlichtweg fehlen und diese dann aus der unstrukturierten Transkription, in der sie meist vorhanden sind, mit Copy-und-Paste an die richtige Stelle verschoben werden können.

4.1 Experiment-Design

[30]Zur Untersuchung der Transkriptionsleistung wurden für die vorgestellten Lösungsansätze folgende Experimente mit denselben Bildkarten durchgeführt. Aus der Gesamtmenge der rund 150.000 Bildkarten wurde ein zufälliges Subset von 217 schematischen Bildkarten (Subset 1) und 55 teil-schematischen Bildkarten (Subset 2) ausgewählt.

[31]Bei der Auswahl der Karten aus der Gesamtmenge wurde darauf geachtet, dass die Auswahl der für die Entnahme ausgewählten Schubladen einen Querschnitt der Bildkartensammlung abbildet und die Reihenfolge bei der Entnahme aus den Schubladen nicht verändert wurde.

[32]Die schematischen Bildkarten wurden mit dem Pipeline-Ansatz und mit GPT-4o (verschiedene Versionen seit November 2024) transkribiert und evaluiert. Die teil-schematischen Bildkarten wurden ausschließlich mit GPT-4o transkribiert und evaluiert. Anschließend wurden die Ergebnisse wissensbasiert nachbearbeitet (s. o.).

[33]Zur Erstellung der Ground Truth (d. h. der korrekten Transkriptionen, GT) wurde das im obigen Kapitel beschriebene Korrekturtool verwendet.

[34]Für die Evaluation zählen wir für jedes Dokument und jede Rubrik die Anzahl exakt mit den Ground-Truth-Annotationen übereinstimmenden Einträge (TP), zusätzlich erkannte Einträge, die nicht im Original vorhanden sind (FP), und fälschlicherweise als nicht vorhanden (leer) erkannte Einträge (FN). Einträge, die in der Ground Truth annotiert, aber von dem jeweiligen Verfahren falsch erkannt wurden, zählen wir gesondert als falsch erkannte Einträge (FP+FN), welche sowohl bei Precision als auch bei Recall als Fehler gezählt werden. Wir berechnen für jede zu erkennende Kategorie auf dieser Basis die folgenden Metriken:

• Accuracy, die für jeden Eintrag einschließlich der leeren Einträge angibt, ob der Eintrag korrekt ist
• Precision aus den vollständig korrekt erkannten Einträgen (TP) und der Anzahl der falsch erkannten Einträge (FP; dazu zählen ausgefüllte fehlerhafte Einträge sowie zusätzliche Einträge in Feldern, die auf der Bildkarte nicht ausgefüllt sind)
• Recall, welcher das Verhältnis vollständig korrekt erkannter Einträge (TP) und der Gesamtanzahl der zu findenden Einträge (TP+FN) beschreibt
• F1-Score, das gewichtete harmonische Mittel aus Precision und Recall

[35]Um die beiden Verfahren möglichst gut vergleichen zu können, werden die Ausgaben beider Ansätze vor der Evaluation normiert. Dabei werden alle im Deutschen unüblichen Umlaute wie Akzente entfernt. Zudem entfernen wir auch alle Sonder-, Satz– und Leerzeichen. Insbesondere letztere werden häufig ohne erkennbares Muster zwischen Zahlen, Abkürzungen, Negativ-, Inventar– und RGZM-Nummern oder bei Silbentrennung am Zeilenende von den Algorithmen eingefügt, was aufgrund der strengen Evaluationsvorschrift, dass erkannte Einträge exakt übereinstimmen müssen, ohne Vereinheitlichung zu zusätzlichen Fehlern führen würde, obwohl die Einträge aus Sicht eines menschlichen Gutachters korrekt erkannt wurden.

4.2 Evaluationsergebnisse

[36]Die Korrektur der vom LLM transkribierten 217 schematischen Bildkarten hat ca. 55 Minuten gedauert, d. h. knapp 4 Bildkarten pro Minute. Tabelle 1 und 2 zeigen die Ergebnisse der Erkennung mittels GPT-4o pro Kategorie mit und ohne Nachbearbeitung und Tabelle 3 zeigt die entsprechenden Ergebnisse des Pipeline-Tools mit Nachbearbeitung. Für die 55 teil-schematischen Bildkarten zeigt Tabelle 4 das Ergebnis mit GPT-4o ohne Nachbearbeitung.

Tab. 1: Evaluationsergebnisse von ChatGPT 4o für 217 schematische Bildkarten mit Nachbearbeitung.

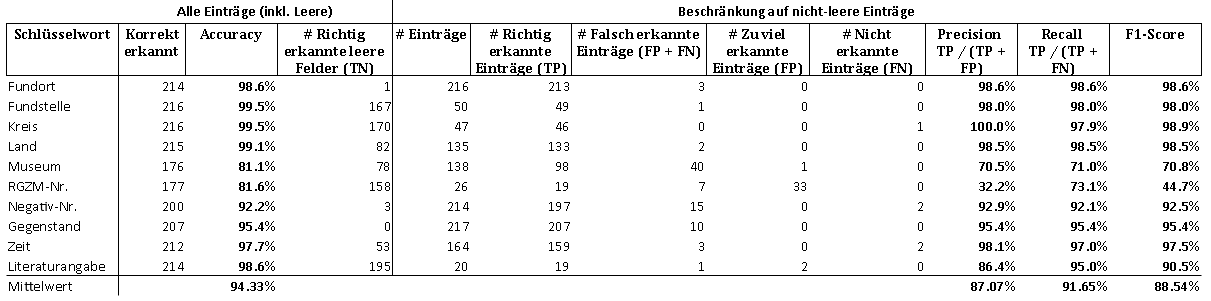

Tab. 2: Evaluationsergebnisse von GPT-4o für 217 schematische Bildkarten ohne Nachbearbeitung.

Tab. 3: Evaluationsergebnisse des Pipeline-Tools für 217 schematische Bildkarten.

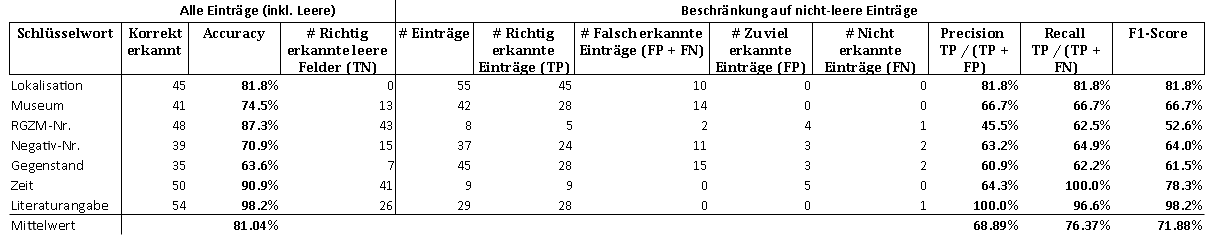

Tab. 4: Evaluationsergebnisse von GPT-4o für 55 teil-schematische Bildkarten. Die vier Kategorien Fundort, Fundstelle, Kreis und Land des Stempels der schematischen Bildkarten wurden zu einer Kategorie »Lokalisation« zusammengefasst, da bei den teil-schematischen Bildkarten deren Feinaufteilung nicht immer eindeutig ist.

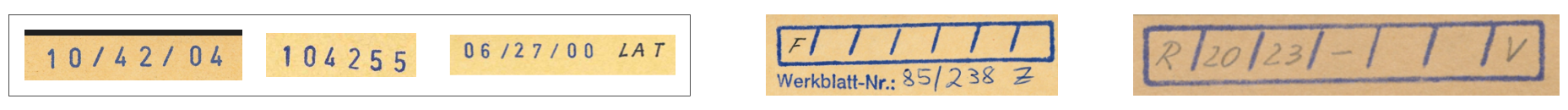

[37]Weitere Experimente umfassten die Erkennung der Signaturen mit GPT-4o am Rand der schematischen Bildkarten, die oftmals angegeben sind (vgl. Abb. 2). Die gestempelten Signaturnummern enthalten meist sechs gedruckte Ziffern mit oder ohne Schrägstriche wie z. B. »05/28/10« oder nur »052810«. Teilweise werden die Schrägstriche mit Ziffern, insbesondere der »1« verwechselt, so dass statt »05/28/10« z. B. »05128110« erkannt wird.

[38]In einer Stichprobe mit 45 gestempelten Signatureinträgen wurden 43 korrekt erkannt (95,5 %), wobei die gelegentlichen handschriftlichen Buchstaben hinter der Signatur ignoriert wurden. Die handschriftlichen Signaturen in den blauen Kästchen wurden dagegen deutlich schlechter erkannt. In einer Stichprobe mit 40 handschriftlichen Signaturen wurde 16 korrekt erkannt (40 %). Im Vergleich zu den sonstigen Kategorien ist deren Nachkorrektur relativ zeitaufwändig. Die Werkblatt-Nummern wurden im Experiment ignoriert, da sie keine relevanten Informationen zu den Objekten enthalten.
